Kremayer ve Modül Dişli

Döner hareketi doğrusal harekete çeviren kremayer (diş çubuğu) ve modül dişli (pinyon) sistemleri. Standart ölçü tablosu, teknik çizimler ve modül dişli çap hesaplama aracı tek sayfada.

↔️

Doğrusal Hareket

Modül dişli (pinyon) döndükçe kremayer üzerinde düz hatta ilerler; CNC eksenleri, kapı sistemleri ve taşıma hatlarında kullanılır.

📏

Standart Modüller

M1'den M6'ya kadar stoktan, 1000/2000/3000 mm boylarında kremayer; modül dişliler her diş sayısında hesaplanabilir.

⚙️

Hassas İmalat

DIN 3962/63/67 normunda, 8-9 kalite sınıfında; ± 20 μm diş toleransıyla CK45 malzemeden üretilir.

Ölçü Tablosu

Kremayer (Diş Çubuğu) Ölçüleri

Hatve (Passo), diş yüksekliği (hp) ve kare profil (hex S) ölçüleriyle 1000/2000/3000 mm standart boylarda diş sayısı (Z), tam boy (L) ve ağırlık (Kg) değerleri.

Modül	Hatve (Passo)	hp	Kare Profil (S)	1000 mm			2000 mm			3000 mm
Modül	Hatve (Passo)	hp	Kare Profil (S)	Z	L (mm)	Kg	Z	L (mm)	Kg	Z	L (mm)	Kg
M1	3,1416	0,4	15x15	319	1002,17	1,500	637	2001,20	3,100	955	3000,23	4,900
M1,5	4,7124	0,6	17x17	213	1003,74	2,000	425	2007,22	4,000	637	3001,80	6,100
M2	6,2832	0,8	20x20	159	1005,31	2,700	319	2004,34	5,400	478	3003,37	8,400
M2,5	7,8540	0,7	25x25	128	1005,31	4,300	255	2007,77	8,600	382	3003,23	11,900
M3	9,4248	0,8	30x30	107	1008,45	6,300	213	2007,88	12,500	319	3006,51	18,600
M4	12,5664	0,8	40x40	80	1005,31	11,100	160	2010,62	22,000	239	3003,37	31,300
M5	15,7080	1,0	54x54	64	1005,31	17,500	128	2010,62	34,600	191	3003,23	51,300
M6	18,8496	1,0	60x60	54	1017,88	25,000	107	2016,91	51,000	160	3003,23	90,000

Kremayerlerin Özellikleri

›Bir diş toleransı ± 20 μm
›500 mm'deki genel (toplam) diş toleransı ± 30 μm'dir
›Kremayer dişlilerin standart kalitesi 8 ve 9 olup DIN 3962/63/67 normuna uygundur
›Kremayerlerimiz düz diş olarak imal edilmiş olup, basınç açısı 20°'dir
›Kremayerlerimiz CK45 malzemeden imal edilmiştir

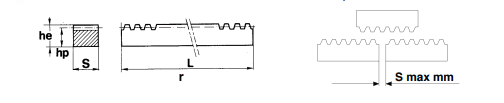

Kremayer diş kesiti teknik çizimi: he, hp, S ve L ölçüleri

he: Diş tam yüksekliği · hp: Bölüm dairesi üstü diş yüksekliği · S: Diş kalınlığı · L: Kremayer boyu

Modül Dişli (Pinyon)

Çap Hesaplama ve Referans Ölçüler

Malzeme: 1040 çelik · Basınç açısı: 20°. Diş sayınızı girerek etken çap (Dp) ve dış çapı (De) hesaplayın — değerler kataloğumuzun standart formülüyle (Dp = M × z, De = (M × z) + 2 × M) hesaplanır ve her diş sayısı için geçerlidir.

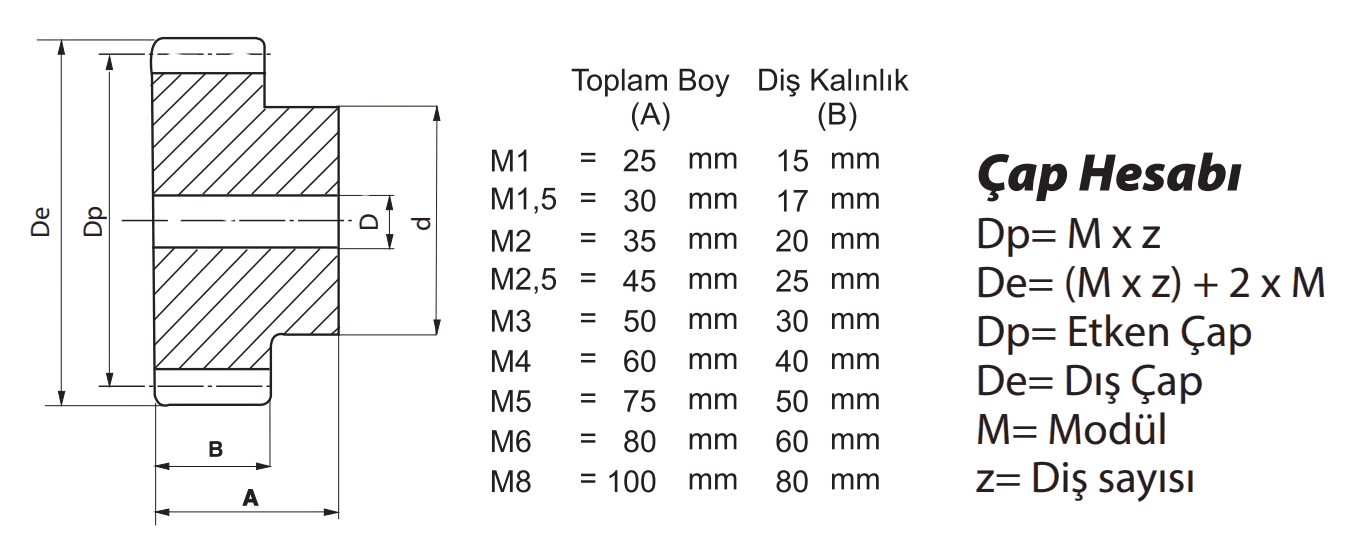

Modül dişli teknik çizimi: Dp, De, d, D, A ve B ölçüleri

Dp: Etken çap · De: Dış çap · d/D: Göbek ve delik ölçüleri · A: Toplam boy · B: Diş kalınlığı

Modüle Göre Toplam Boy (A) ve Diş Kalınlığı (B)

Modül	Toplam Boy (A)	Diş Kalınlığı (B)
M1	25 mm	15 mm
M1,5	30 mm	17 mm
M2	35 mm	20 mm
M2,5	45 mm	25 mm
M3	50 mm	30 mm
M4	60 mm	40 mm
M5	75 mm	50 mm
M6	80 mm	60 mm
M8	100 mm	80 mm

Ara diş sayıları, 5 ve 6 modül dişliler özel imalat kapsamındadır.
